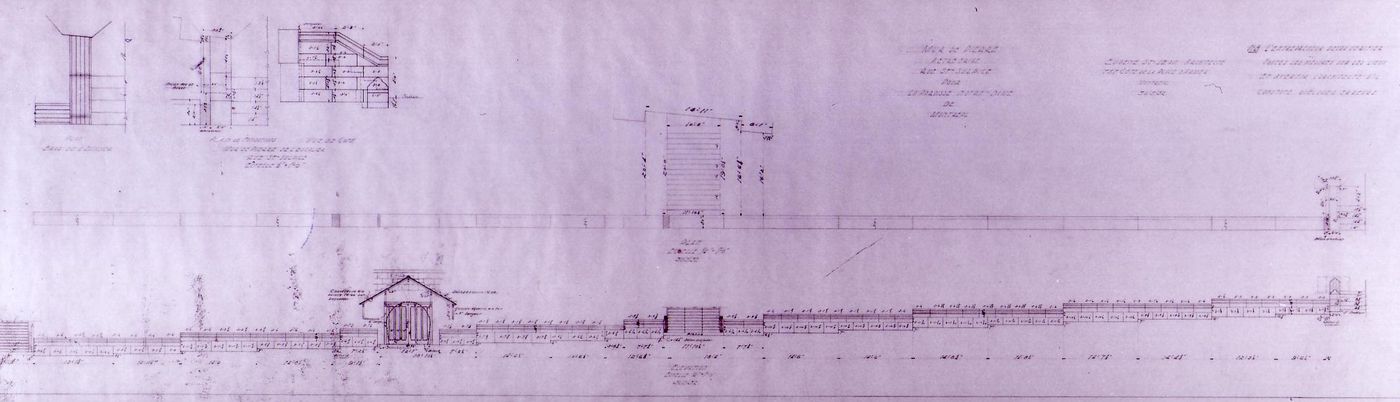

Plans and elevations for a stone wall for Notre-Dame de Montréal, apparently for the renovations of 1929-1949, rue Saint-Sulpice

Inclus dans:

Personnes et institutions:

Eugène Saint-Jean (architect)
Eugène Saint-Jean (draughtsman)
James O'Donnell (architect)
Fabrique de Notre Dame (archive creator)

Titre:

Plans and elevations for a stone wall for Notre-Dame de Montréal, apparently for the renovations of 1929-1949, rue Saint-Sulpice

Date:

30 May 1932

Classification:
dessins

Quantité / Type d’objet:
1 drawing(s)

Étape et objectif:

dessin d'exécution

Technique et médium:

Graphite

Dimensions:

sheet: 53.4 x 179.0 cm

Numéro de référence:

AR1996:1001:258

Type de dessins:

line drawings
mechanical drawings (tool-aided drawings)

Méthode de projection:

plans (drawings)
elevations (drawings)

Point de vue:

exterior views
plan views

Caractéristiques matérielles et contraintes techniques:

- The drawing is executed partially in graphite with additions in graphite in various locations. Pinholes at corners of drawing.

Inscriptions:

inscribed and dated - by the draughtsman ? in graphite, u.c.: with title; u.r.: "EUGENE ST-JEAN ARCHITECTE / 757 COTE de la PLACE D'ARMES / MONTREAL / 30/5/32." and "N.B. [underlined] L'ENTREPRENEUR DEVRA VERIFIER / TOUTES LES MESURES SUR LES LIEUX / ET AVERTIR L'ARCHITECTE S'IL / CONSTATE QUELQUES ERREURS."; c.l.: "PLAN / BRAS D'ESCALIER"; "PLAN de FONDATIONS"; "VUE DE COTÉ"; and "MUR DE PIERRE DE L'ESCALIER / RUE ST-SULPICE"; c.: "PLAN" and "30/5/32."; l.c.: "ELEVATION" and "30/5/32."; and throughout: with measurements and specifications

Localisation:

Montréal Île de Montréal Québec Canada

Sujet:

architecture

Mention de crédit:
Fonds de la Fabrique Notre-Dame de Montréal, en dépôt au CCA/
Fonds de la Fabrique Notre-Dame de Montréal, on deposit at the CCA

Numéro de chemise:

99-00-38
