Monadnock Building, Chicago: Details for beam-to-column connections

Personnes et institutions:

Burnham and Root (architectural firm)
Keystone Bridge Company (draughtsman)
Shepherd Brooks (developer)
Peter Brooks (client)
Keystone Bridge Company (manufacturing company)
Owen Franklin Aldis (real estate agent)
George A. Fuller Company (contractors)
Peter Brooks (developer)
Shepherd Brooks (client)

Titre:

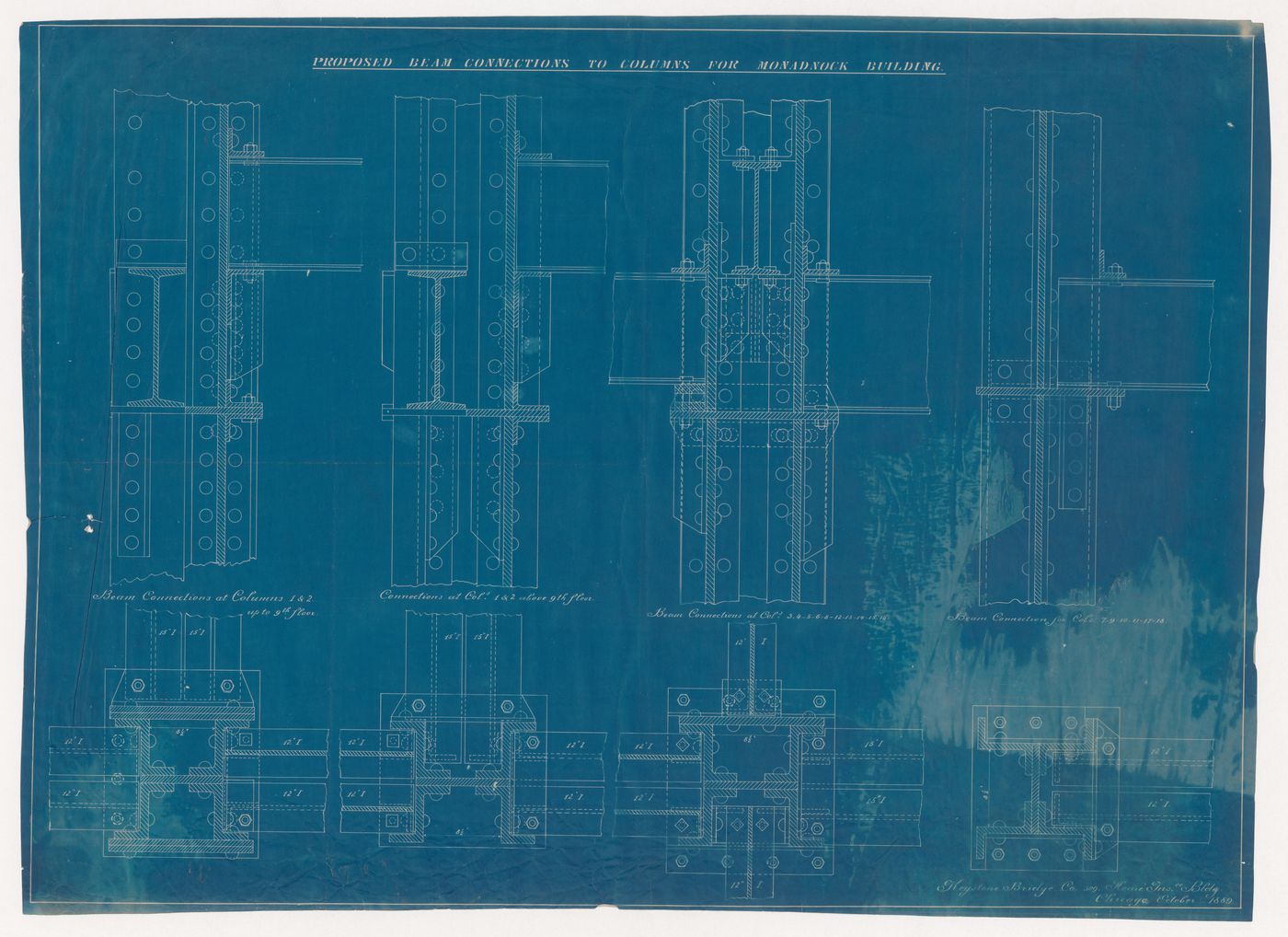

Monadnock Building, Chicago: Details for beam-to-column connections

Date:

printed after October 1889

Classification:
dessins

Quantité / Type d’objet:
1 reprographic copy(ies)

Étape et objectif:

dessins d'exécution
plan de construction
dessin de détail
dessin de structure

Technique et médium:

Blueprint on wove paper

Dimensions:

sheet: 61.5 x 85.7 cm

Numéro de référence:

DR1986:0767:121

Type de dessins:

line drawing
mechanical drawing (tool-aided drawing)

Méthode de projection:

plans (drawings)
sections (orthographic drawings)

Point de vue:

general views

Caractéristiques matérielles et contraintes techniques:

- Sheet is water damaged at l.r. and l.l. and the t. edge is folded.

Inscriptions:

dated and inscribed - by the draughtsman, on the original, t.: with title; l.r.: "Keystone Bridge Co. 509. Home Ins. Bldg / Chicago October 1889"; and throughout: with drawing titles, I-beam sizes and dimensions

Sujet:

architecture
ingénierie

Termes descriptifs:

columns (architectural elements)
steel structural frame
beams (supporting equipment)
joints (connections)
