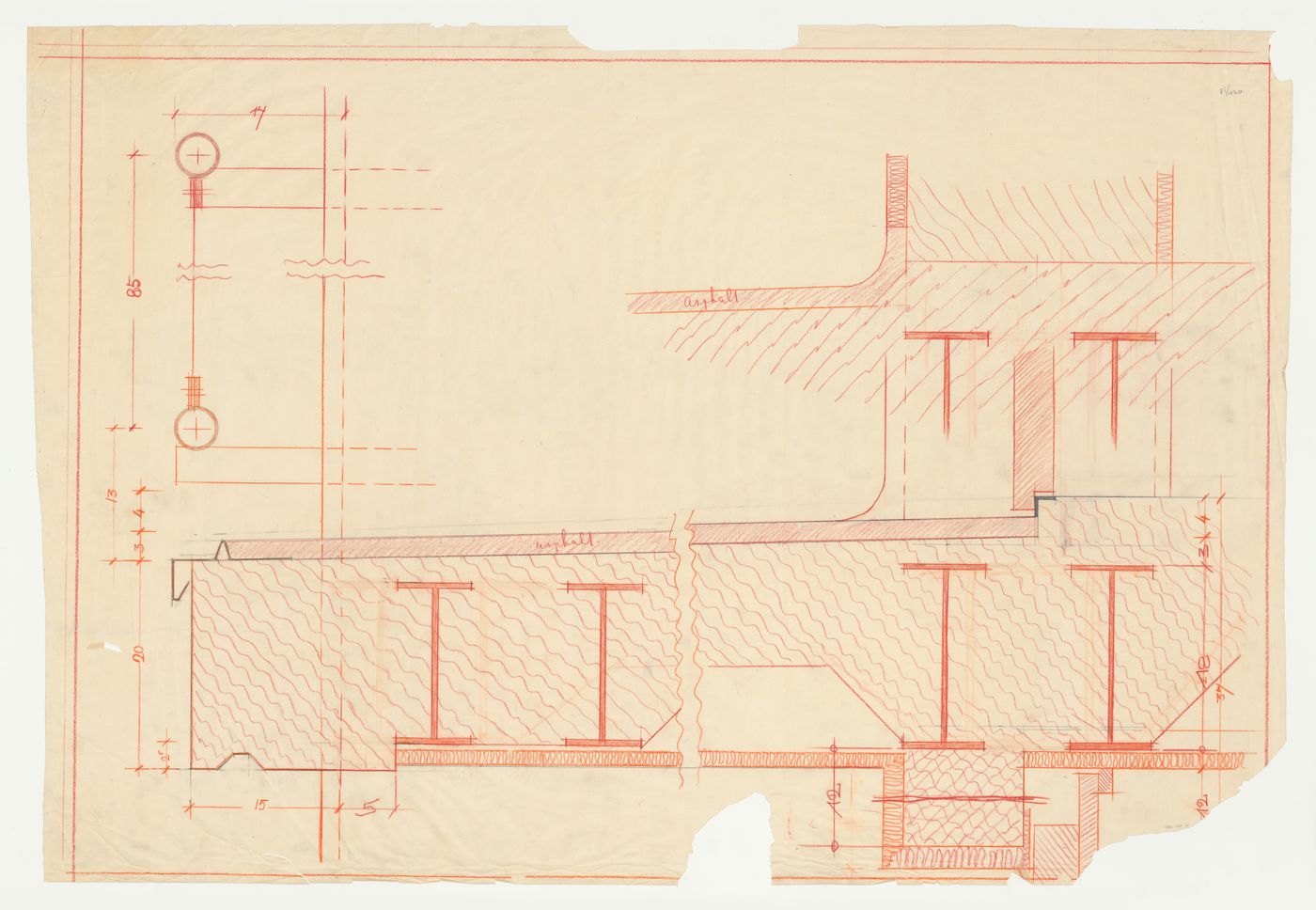

Section for a balcony drainage system, probably for a housing unit, Hellerhof Housing Estate, Frankfurt am Main, Germany

Personnes et institutions:

Mart Stam (architect)
Mart Stam (draughtsman)
Aktiengesellschaft Hellerhof (client)

Titre:

Section for a balcony drainage system, probably for a housing unit, Hellerhof Housing Estate, Frankfurt am Main, Germany

Date:

1928-1932

Classification:
dessins

Quantité / Type d’objet:
1 drawing(s)

Étape et objectif:

design development drawing
dessin de détail

Technique et médium:

Red and orange pencil with graphite

Dimensions:

sheet: 85.3 x 126.5 cm

Numéro de référence:

DR1984:1281

Type de dessins:

line drawing
mechanical drawing (tool-aided drawing)

Méthode de projection:

section

Point de vue:

interior view

Caractéristiques matérielles et contraintes techniques:

- An red and orange pencil border frames the drawing. Losses at bottom and lower right of sheet. Large tear at centre left of sheet.

Inscriptions:

inscribed - by the draughtsman, in orange pencil, throughout: with dimensions inscribed - by the draughtsman, in red pencil, throughout: with specifications and dimensions inscribed - by an unknown hand, in graphite, u.r.: "85//120"

Sujet:

architecture

Termes descriptifs:

drainage system
